A tortenet ugy kezdodott, hogy ket alkalommal is ramsotetedett Balaton korbetekeres kozben. Aki mar jart igy, tudja, hogy a varosba siman eleg "latszo" lampa mit sem er. Az elso alkalommal egyik utitarsam halogen agydinamos lampajaval veszeltuk at az utolso par kilometert, innen jott az otlet, hogy ilyen nekem is kell.
"Ha mar lud, legyen kover" alapon korbeneztem, milyen lehetosegeim vannak egy komolyabb agydinamos, powerledes lampa osszerakasara. Aztan ossze is raktam egyet sajat korlataimhoz merten.
Mi is kell egy ilyen vilagitashoz: (Figyelem szedett-vedett technikai reszletek kovetkeznek... :-)
1. Aramforras
Egyelore a legolcsobb agydinamoval fuztem egy szep kereket (meglatjuk meddig birja...) Ez viszonylag adja magat.
2. Hatso lampa
Mivel elore is szerettem volna allofenyt, ezert hatra egy egyszeru ledes, dinamos lampa kerult. Szerencsere ilyen bonyolult dolgok, hogy egyeniranyito nem volt benne, csak egy led es egy 33ohmos ellenallas.
3. Elso lampa
Az erdekes resze a tortenetnek
3/a. Elektronika: Pilom oldala eleg jo alapokat adott a tervezeshez, de vegul sajat kapcsolasi rajzot csinaltam.
A legfontosabb sarokpont az volt, hogy a dinamo viselkedese 0,5A-es aramgeneratorral eleg jol kozelitheto eleg nagy sebessegnel. Ebbol egybol latszik, hogy olyan ledekkel erdemes operalni, amiknek az optimalis terhelese 0,5A. Ugy tippeltem, hogy 2 vagy 3 ledet sorba kotve biztosan meg tud hajtani a dinamo, ezert az elso proba 3 leddel ment (es sikeresnek mondhato...)
Az elektronika tobbi reszere a kovetkezot gondoltam: Egy egyeniranyitoval egyeniranyitok, teszek ra egy simito kondit 4700uF-dal, hogy kis sebessegnel ne villgojanak a ledek. Sorba kotom a 3 powerledet, az elsovel parhuzamosan kotok egy 1F-os supercap-et es a hatso lampat. Nem tudtam pontosan modellezni ezt a parhuzamosan kotott rendszert, ezert biztos ami biztos alapon kapott meg egy kis 3ohmos ellenallast a powerled (igy a hatso lampa biztosan kap eleg feszultseget...)
Jo otletnek tunt kapcsolhatonak tervezni a lampat, ezert a tervben van ket kapcsolo is: Az egyik rovidre zar ket ledet, igy kikapcsolva oket; a masik pedig rovidre zarja a supercap-et, hogy ne vilagitson a bringa fel oraval lakatolas utan is.
Tul kicsi dobozt vettem, igy nem fertek bele a kapcsolok es a simito kondi; ami igy utolag nem is gond.
3/b. Ledek
3 db. Cree XR-E R2 leddel raktam ossze a rendszert, amik max. 0,8A koruli aramot birnak, igy 0,5A korul optimalisan mukodnek.
Nagyon fontos, hogy a ledek huteserol gondoskodni kell. Ketfele informaciot olvastam: 1 inch^2/Watt illetve 3 inch^2/Watt szukseges hutofeluletet talaltam. Biztos, ami biztos alapon a nagyobbat vettem alapul. Persze a hutozsirt se hagyjuk ki a bulibol.
3/c. Lencsek
A parhuzamosan kotott powerled kapott egy vizszintesen szoro, fuggolegesen gyujto lencset. A masik ketto pedig egy-egy gyujto reflektort. Ezzel a resszel nem tul sokat foglalkoztam, igy konnyen valhat a projekt gyenge pontjava.
3/d. Vizallo burkolat, hutoborda es csatlakozas a vazhoz:
- Hutobordanak siman jo egy mar nem hasznalt processzor huto, ha eleg nagy a felulete
- Burkolatnak egy egyszeru muanyag muszerdoboz megfelelt, aminek az egyik oldala nyitott, a szemkozti oldalat kicsit kifaragtam, hogy a powerledeket kozvetlenul a hutobordara lehessen rakni. A muszerdoboz teljesen nyitott oldalara egy "talalt" plexit raktam. (Mj.: A plexi tablakat horror aron aruljak, erdemes szerezni "hulladekot" meretre vagva...)
- Mindent csavarokkal rogzitettem, es egyszeru sziloplaszttal vizhatlanitottam (ezt meg nem teszteltem.) A hutoborda megmunkalasahoz kellett egy allvanyos furo, egy furesz es egy menetmetszo keszlet. (Szerencsere ezek adottak voltak.)
- Vazhoz valo csatlakozast egy regi torott lampa fem konzolja biztositja.
4. Osszeszereles
Nemi forrasztas, csavarozas, ragasztas utan rajon az ember, hogy a csavarok miatti rovidzarlatokra jobban kell figyelni. De a masodik kor mar siman ment.
5. Verdikt
Sok tervezes, viszonylag sok kezugyesseget igenylo munka utan van egy egesz jo lampam, ami nem tul szep, gyalogos temponal villog, de 15km/h kornyeken mar stabil es eros fenye van... Az alapanyagar az elso kerek nelkul valahol 5000-6000Ft kozott van.
Amin igy utolag valtoztatnek: A simito kondit be lehetett volna rakni, ha a supercap-et a hatso lampaba rakom. Illetve az allofeny elol projekt megbukott, mert csak 10 masodpercig birja a powerledet meghajtani a kondi. (Ertelem szeruen egy egyszeru leddel megoldhato lenne/lesz...)
ui: Kepeket is rakok fel a kesz lamparol, csak kell talanom optimalis fenyviszonyokat ;-)
szerk1: Kapcsolasi rajz

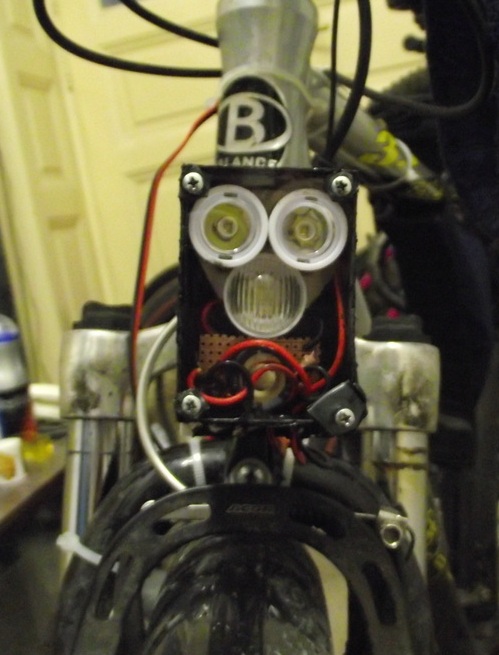

szerk2: Kep
szerk3: Tovabbi kepek
szerk4: Uj kapcsolasi rajz
szerk5: Ujabb kapcsolasi rajzok (az elozo helyesen es tranzisztor nelkul)
Király. Szuperkondi helyett
Király.
Szuperkondi helyett akku? Tovább bírná és és lassan is merülni mert ritkán lenne használva.
Amúgy meg:
Képeket! Képeket! Képeket! :-)
Nem gondolkoztam akkuban. A
Nem gondolkoztam akkuban. A szuperkondival mar 3 oraja pislakol a hatso lampam (direkt megneztem...) szerintem ez eleg, ennel tovabb nem szandekozok pirosnal allni. :-)
Valami normalisabb kepeket is csinalok nemsokara.
Ha valaki szeretne ilyet
Ha valaki szeretne ilyet készíteni, de nincs otthon forrasztópáka, esetleg nem mer egyedül belevágni, ajánlom a budapesti hacker space-t:
http://hsbp.org/
Leginkább a bringakonyhához hasonlít, szerszámok, alkatrészek, segítőkész társaság jellemzi. Jelenleg a Fogasház első emeletén található. Nyitvatartás nincs, helyette a honlapjukon egy kis doboz jelzi, hogy éppen nyitva van-e.
Azta... Nem találok
Azta... Nem találok szavakat! Ez kurvajó. Vajon van SMT forrasztóállomásuk is?
-----------------
A Kétkerekű Ember
képeket :) köszi
képeket :)
köszi
:) http://criticalmass.hu/for
:)
http://criticalmass.hu/forum/20110426/lattalak-am-xxx#comment-426520
A második kép a külső
A második kép a külső burkolat nélkül mutatja a lápát?
Tolásnál az enyém is villog, de már 10 km/h környékén folytonos a fény.
Az szembol a plexi ami rajta
Az szembol a plexi ami rajta van. Sajnos az egyik sarkat letortem, ezert a standardnel is csunyabb a bal also sarka.
A letört sarok nem árt
A letört sarok nem árt vízállóságnak?
De, ezert ott tobb
De, ezert ott tobb sziloplasztot kapott, es alulra kerult, igy ki tud folyni a viz...
Akkor a kapcsolókat végül
Akkor a kapcsolókat végül is elhagytad?
Van egy gyári lámpán,
Van egy gyári lámpán, amin van ON és Auto állás. Kikapcsolni nem lehet.
Mindazonáltal ha lámpát buherálnék, nem hagynám ki a kapcsolót.
A páromat például igen zavarja, ha tolom mellette a bringát, és villog a reflektor.
Igen, a simito kondival
Igen, a simito kondival egyutt. Igy is alig sikerult mindent belepaszirozni a dobozba. (A kormanyra kivezetett kapcsolokat meg a tulzott bonyolitas miatt vetettem el.)
Ugyanitt: 4700uF/16V-os kondi es ket kapcsolo elado... :-)

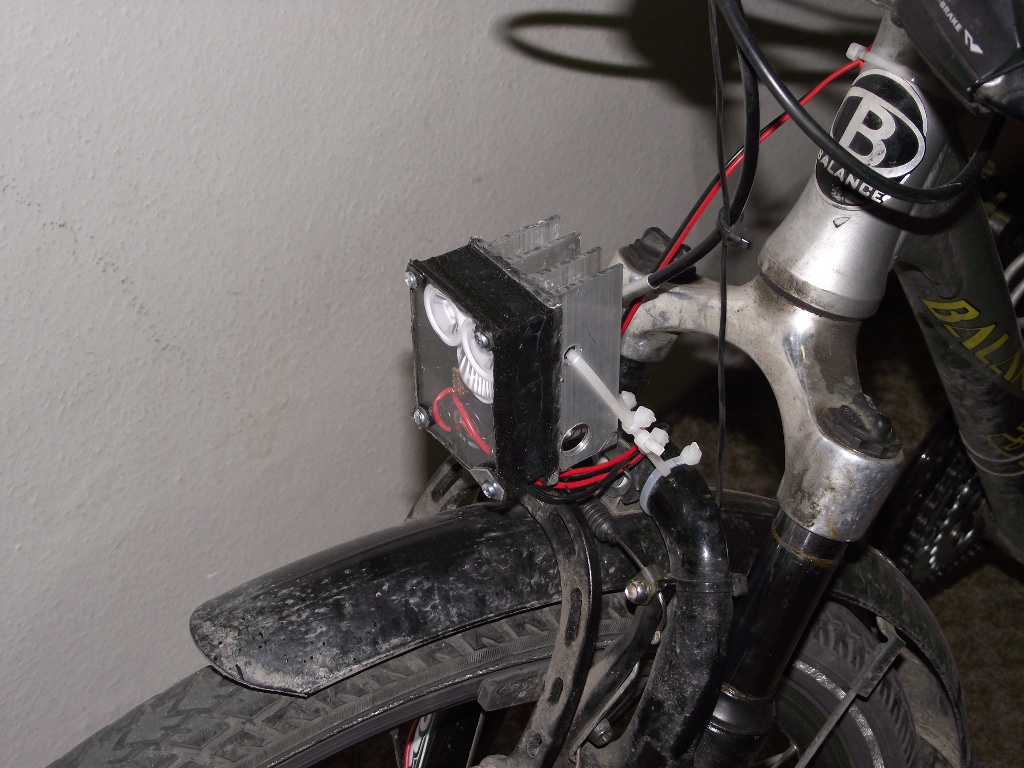

Uj kepek. :-)
Uj kepek. :-)
Te jó ég. Az a hűtőborda
Te jó ég. Az a hűtőborda úgy kb 500x-os túlméretezésnek tűnik.
Mérd már le egyszer egy komolyabb tekerés után a felületi hőmérsékletét!
Kb. 2 fokkal melegebb, mint
Kb. 2 fokkal melegebb, mint a kornyezet.
Kicsit utanaszamoltam, eleg lett volna egy aluminium lap is (mindenfele borda nelkul) de igy egyszerubb volt rogziteni. :-)
A címkék közé vesszőt
A címkék közé vesszőt kellene raknod, így helytelenül kezeli a rendszer.
Koszi, javitottam. (Regen
Koszi, javitottam.
(Regen mintha nem lett volna ott a magyarazat a cimkek alatt, ezert eszembe se jutott vesszot hasznalni...)
Újraolvastam a
Újraolvastam a leírásodat, és kedvem támadt fabrikálni.
Talán majd a hosszú téli estéken.
Az elektronikai kütyüket hol vetted meg?
Ledek, optikak, hutozsir:
Ledek, optikak, hutozsir: dealextreme
Minden mas a plexi kivetelevel: Lomex
Plexi: Egy kollegam szerezte... :-)
LEDre nem volt hazai
LEDre nem volt hazai forrás?
Mennyi volt a szállítási költség?
Keresgeltem, nem talaltam
Keresgeltem, nem talaltam (1000Ft/db ar kozeleben meg EU-ban sem...)
A szallitas ingyenes, csak kicsit lassu (kb. 2-3 het).
Mostanaban kigondoltam egy
Mostanaban kigondoltam egy masik kapcsolasi rajzot is, gondoltam megosztom a nagykozonseggel, hatha mukodik... :-)
Az elkepzeles:
- Boven eleg ket led is.
- Volt egy ellenallas a "fo aram iranyaban" ettol megszabadultam
- Az egyik powerledet fel lehet hasznalni kisebb arammal allofenynek
Ha forog a kerek (illetve C2 fel van toltve), akkor az R3 ellenallason atfolyik egy kis aram, ezzel bekapcsolva a Q1 tranzisztort. Ezert a "fo aram" atfolyik mindket Leden (LED3, LED4), ezzel kb. 6V-os feszultseget keltve. Ha a D1 dioda egy egyszeru dioda, akkor rajta esik 0.7V, igy a hatso lampahoz es a bele epitett supercaphez (C1) 5.3V feszultseg jut, igy az szepen fel tud toltodni. (Az R2 ellenallast nagyvonaluan elhanyagoltam, de a pontos szamitashoz az is kene.)
Ha a C2 kondi gyakorlatilag ures, akkor a tranzisztor kikapcsol, igy C1 az R2 viszonylag nagy ellenallason keresztul hajtja meg LED3-at, ezert varhatoan sokaig fog vilagitani...
Nem lehetne errol egy
Nem lehetne errol egy kapcsolasi rajzot is kesziteni... mint gyakorlatlan ember, elsore nehez fejben elkepzelni :D

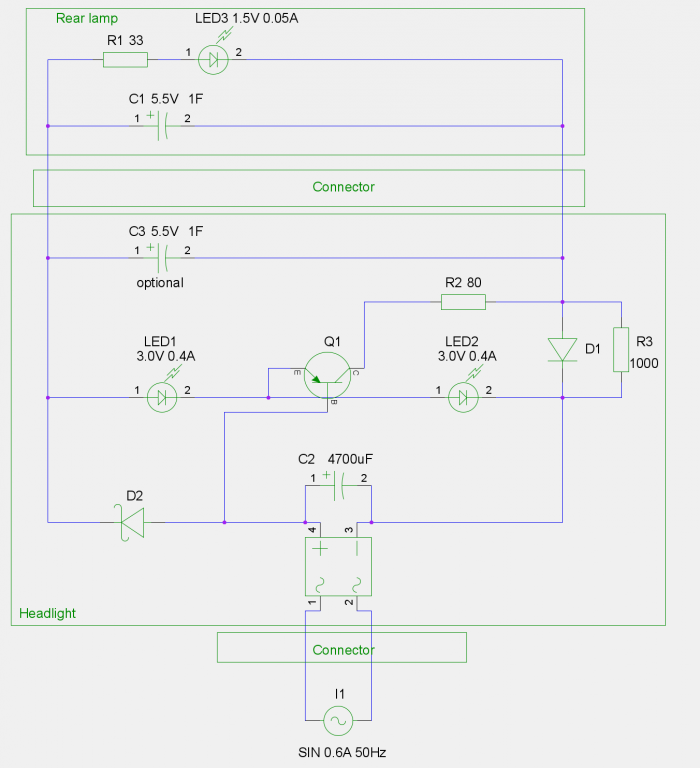

Csinaltam kapcsolasi rajzot
Csinaltam kapcsolasi rajzot (a legutolso kep...) :-)
De kozben rajottem, hogy a tranzisztornak ott, ahova kotottem, semmi haszna nincs. (A 80 Ohmos ellenallast kene kikapcsolnia a korbol.)
A 80-as ellenallast en sem
A 80-as ellenallast en sem ertem meg, de eloszor azt gondoltam, hogy a LED3 megfelelo aramerossegenek belovesehez kell :)
Azt szerettem volna, hogy ha
Azt szerettem volna, hogy ha a dinamo hajtja a rendszert, akkor a 80-as ellenallast kikapcsolom a korbol. Viszont ha a C1 kondirol uzemel (allofeny), akkor egy jo nagy ellenallassal lecsokkentem az aramerosseget, ezzel kisebb fennyel, de tobb idot tud athidalni a kondi.
(Mindenfele tranzisztor nelkul dinamos uzemben a 80-as kondin kb. 0.1W teljesitmeny van, mig a LED4-en 1.4W.)
Dinamonal amig viszonylag kis ellenallasu rendszert epitesz, nem kell aramerosseget beloni, mert 0.5A-es aramgeneratorkent viselkedik.
Oh értem
Oh értem
Sikerult egy olyat
Sikerult egy olyat kikombinalnom, ahol kikapcsol a 80-as ellenallas dinamos uzemben. Sajnos a D2 diodan tobb energia veszik el, mint a 80-as ellenallason. :-(
Ugyhogy marad a legegyszerubb elkepzeles.
(Le is rajzoltam oket...)
Multkor gondolkodtunk
Multkor gondolkodtunk valamelyik topikban, hogy egy agydinamo vajon mennyivel neheziti meg a tekerest... gondolkodtam rajta es arra jutottam hogy ezeknek a nevleges teljesitmenye 6W es ahogy adatokat kerestem 95-99%-os hatekonysaggal alaktitjak at a mozgas energiat elektromos aramma... Ha jol okoskodok akkor elvileg terheles alatt ennyivel kellene megnehezitse a tekerest.
Regebben voltam teljesitmenydiagnosztikai es ott a 100W-os terheles olyannak tunt, mint ha hegyrol mentem volna lefele es 200-nal kezdodott a normalis egyenes talaj erzete... ha Meg fele becslem is 10W-ra a kivett energiat, a normalis tekerest akkor is kb 5%-al kellene megnehezitse ami alig erezheto.
(Bocsi h nem kerestem elo a megfelelo topikot hozza)
6V-3W a hivatalos verzio. Ha
6V-3W a hivatalos verzio. Ha tenyleg 95-99%-os egy agydinamo, akkor mondjuk 4W-ot kell vilagitasra forditani a tekeresbol. (Ez a 100W-nak 4%-a...)
Ez erdekelni fog:
http://www.myra-simon.com/myra/bike/dynotest.html
Szerintem agyalás helyett
Szerintem agyalás helyett ki kell próbálni, mennyivel nehezíti a tekerést:
Szerintem nem érzékelhető
Szerintem nem szamottevoen,
Szerintem nem szamottevoen, csak multkor Frenki agyalt rajta, hogy milyen kockasan forog es hogy mennyivel nehezitheti a tekerest :)
Agyváltó 3 volt a
Agyváltó 3 volt a topik.
Frenkinek van egy érthetetlen ellenszenve az agydinamóval szemben. ugyanakkor ő is csak akkor érzi az ellenállást, ha magát az agyat tekergeti, netán az agydinamós kereket. Menet közben biztos nem.
Bár még mindig nem kezdtem
Bár még mindig nem kezdtem el lámpát fabrikálni, tegnap egy új igény lépett fel.
Mentem haza, oszt néhányszor rám dudáltak. Majd mikor hazaértem láttam meg, hogy nem működött a hátsó lámpám: lelazult a sárvédő csavarja és nem volt megfelelő a föld.
Az első persze gyönyörűen vakított, én meg nyugodtan tekeregtem.
Szal, meg lehet-e valahogy oldani, hogy az első lámpa tetején legyen egy apró LED, ami jelzi, ha a hátsó lámpa világít?
Lehetőleg plusz kábel nélkül...
Az, hogy túl gyönyörű
Az, hogy túl gyönyörű volt az első látszott neked menet közben? Mert az is jelezheti indirekt, hogy a hátsóra szánt teljesítmény az elsőre jut.
Kéne még kábelezés ahhoz a ledhez, még hibaforrások.
Milyen a rendszer? Agydinamós és a hátsó lámpa az elsőről kapja a delejt, vagy kerékdinamó és mindkét lámpa a dinamóról?
------------------------
jobb 100 szabálytalan biciklista mint 1 szabályos autós
Agydinamó. Az első lámpa
Agydinamó.
Az első lámpa mindig vakít, a hátsótól függetlenül.
És a hátsó lámpa
És a hátsó lámpa ledes?
------------------------
jobb 100 szabálytalan biciklista mint 1 szabályos autós
Igen
Igen
Erre ket valaszom is van...
Erre ket valaszom is van... :-)
- Ledes vilagitasnal erdemes keteres kabellel menni, es az egesz foldeles dolgot kihagyni/atgondolni. (A foldtol az aramkort ugyis elvalasztja a gumi...)
- De a kerdesedre valaszolva: szerintem ha az elso elagazasba egy tranzisztort teszel (jol...), akkor lekapcsol az elso lampa is, ha nincs hatso. (Csinalok kapcsolasi rajzot is.)
Előre is kösz a
Előre is kösz a kapcsolási rajzot.
Vajon az jó nekem, ha a hátsó hibája esetén kiesik az első is?
Nem lehet ezt úgy csinálni, hogy ne az első power LED kapcsoljon le, csak egy kis teljesítményű kiegészítő LED?
A kerdes bennem is
A kerdes bennem is felmerult, de ezt tudom legkevesebb alkatresszel megoldani (anelkul, hogy jobban atgondolnam...)

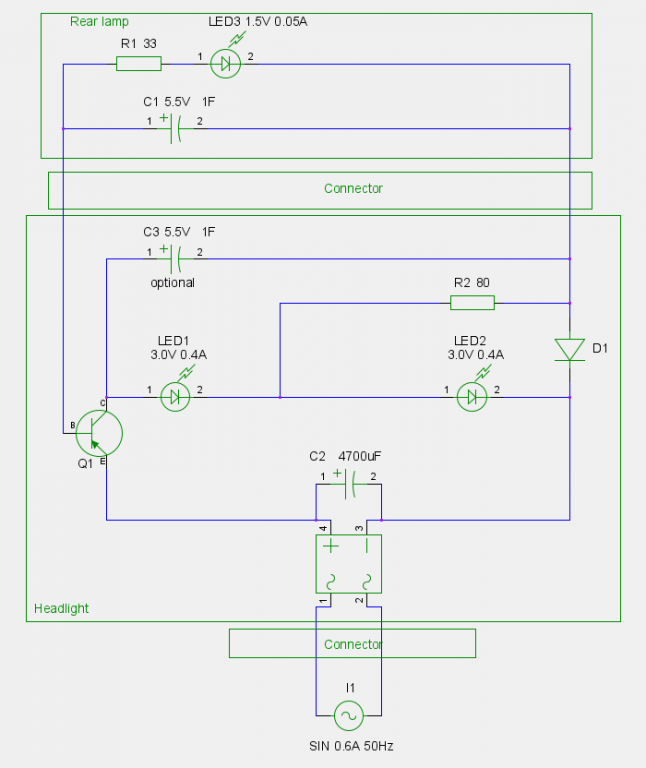

Csinaltam egy firkat az utolso rajzom alapjan, majd csinalok egy szebbet is, csak most nincs keznel az eredeti fajl...
A mukodes:
- A hatso lampat hasznaljuk base-nek, ha nincs kapcsolat, akkor lekapcsol az emitter.
- Ha az opcionaliskent jelolt kondi bent van, akkor csak "tartalekra" kapcsol az elso lampa
- Ha nincs bent akkor viszont (ha minden igaz) az elso lampa allofenye megszunik letezni.
A hatso lampa hibaja nalam eleg kritikus, mert nem szoktam tartalek lampat vinni magammal; de egy nagy ellenallast be lehet kotni vele parhuzamosan es akkor csak az elszakado kabelt kell tudni putolni valamivel.
Csinaltam szebbet. (Kivancsi
Csinaltam szebbet.
(Kivancsi leszek, mikor nez be ide egy hozzaerto es kozli, hogy ez igy nem is mukodokepes... :-)
Régen én csináltam ledes
Régen én csináltam ledes féklámpavisszajelzőt autóba reed-relével. SK tekeretem a tekercset az üvegcsőre :-) Kérdés mekkora a hátsó lámpa árama, hogy meghúzná-e a relét. Az autóba ugyebár 2 db 21 wattos 12 voltos izzó áramát kellett figyelni... Itt meg 6 volt 0,6 watt kb?
------------------------
jobb 100 szabálytalan biciklista mint 1 szabályos autós
Ha jól sejtem, a hátsó
Ha jól sejtem, a hátsó két LED 40-70 mA vesz fel.
En is igy kalkulaltam
En is igy kalkulaltam (Monster adatai szerint 100mA, ami nagysagrendileg stimmel.)
mondjuk két ilyen led jó
mondjuk két ilyen led jó lenne? az egyik szóróval, a másik gyűjtővel:
Egy sima lámpába szeretném beépíteni, így, mint itt:
Meg 3-4 gyengébb LEDet, amik kondiról mennek megálláskor pár percig.
Az XR-E jó
Az XR-E jó választás.
Előre gondoltad a kettőt, vagy egyet előre egyet hátra?
Csak mert hátra szerintem fölösleges ilyen led, előre megy egy nem biztos hogy elég.
kettőt előre. hátra vagy
kettőt előre. hátra vagy egy nagy szögű vagy 3-4 kisebb
Az XR-E valoban jo, az utana
Az XR-E valoban jo, az utana kovetkezo karakterek (most Q5) "minel nagyobbak" annal jobb minosegu a led. Amikor en csinaltam, az R2-es volt az utolso. (ertsd: Q1,Q2,Q3,Q4,Q5,Q6,...,R1,R2,R3,...)
Ha hatra barmilyen led-et csinalsz, figyelj ra, hogy maga a led legyen piros, mert a piros fedovel nem lesz az igazi. (A LED kis frekvencia tartomanyon vilagit, igy a piros bura nagyon nagy reszet felfogja egy feher lednek.)
Az allofenyen en is gondolkoztam sokat, de arra jutottam, hogy ha sikerul lecsokkenteni a powerled aramat, akkor a szort fenyu tokeletes erre a celra. (Erre rajzoltam egy TESZTELETLEN aramkort az utolso abrakon (kapcsolasi rajz, tranzisztor nelkul cimmel.))
szerk: abra neve
érdekes a keresője, nem
érdekes a keresője, nem dobta ki elsőre az r2-t, legújabbnak a q5 tűnt. így már kidobja :)
Mi lenne, ha az egyiket
Mi lenne, ha az egyiket szórólencsével raknám, de úgy, hogy függőlegesen szórjon, vízszintesen gyűjtve? Akkor közelre is világítana, meg távolra is. A lámpa maga meg picit úgyis széthúzza a fényét. A másik meg menne gyűjtővel távolra.
Vagy az egyik teljesen szórva közelre, a másik gyűjtővel távolra.
En olyat talaltam DE-n, hogy
En olyat talaltam DE-n, hogy egyik iranyba szor, masikba gyujt (vagy csak nem szor). A 3-bol 1 led kapott ilyet (de vizszintesen szorva...), a masik ketto gyujtot.
A ket gyujto lencse egyertelmeuen tulzas: Amig nem allitottam be teljesen pontosan kicsit a fold fele, sikerult a 300 meterre levo hazfalat megvilagitani vele. :-)
En a szorolencsevel mindenkeppen az oldalakat vilagitanam meg, kulonben nagyon beszukul a tererzekeles meg a lathatosag. A gyujto pedig (talan 5% korulit talaltam) beallithato ugy, hogy az utat kb. 10-100 meter kozott vilagitsa meg, hisz a fenysugar nagyjabol kup formaju. (SKU.1918, SKU.1920 a ket optika, amit ratettem)
És a vízszintesen szóró,
És a vízszintesen szóró, függőlegesen gyűjtő nem túl keskeny sávot csinál? A dealextreme-es vásárlói képek alapján az elég vékony csíknak tűnik.
Egy minden irányba szóró viszont közelre mindent megvilágítana, picit feljebb fölötte meg gyűjtővel a "távolba". Ez így hülyeség?
Szerintem tulsagosan
Szerintem tulsagosan szeleset csinal... (Ha annyira leforditom a lampat, hogy az autosokat ne vakitsam el, akkor hatarozott arnyekot vet a kerekem is.)
Ha gondolod es jarsz Budapesten sotetedes utan, szivesen megmutatom a fenyet.
Tudnál esetleg képeket
Tudnál esetleg képeket csinálni? :D
Akkor a többiek is látják, akik ilyenbe fognak.
No, ez egy eleg gyenge
No, ez egy eleg gyenge pontja az agydinamos vilagitasnak: Haladni kell, hogy vilagitson; akkor viszont hosszu zaridovel nem lehet hasznalhato kepet csinalni...
Feltámasztás +
Feltámasztás + kerékpörgetés? :)
Nem a fénymennyiség a lényeg, hanem a minta :)
Jogos, csak igy utolag
Jogos, csak igy utolag jutott eszembe. Na majd osszehasonlitom a police-lampammal... :-)
csak lencsét raktál elé,
csak lencsét raktál elé, vagy tükröt is?
A gyujto az csak tukor, a
A gyujto az csak tukor, a szoro csak lencse. Az egesz elott egy plexi lap van
ilyen tükör a szóró
ilyen tükör a szóró optikába nem dobná meg a fényerőt?
Erre nem tudok meg csak
Erre nem tudok meg csak tippet se mondani. Az a szoro optika, amit beleraktam egy az egyben a ledre megy ra, ugyhogy egy ilyen csavaros tukrot nem tudom, hogy lehetne raeszkabalni.
utána gondolkoztam,
utána gondolkoztam, nyilván nem kell tükör, mert nem 180 fokban szór a led, van rajta egy kis optika alapból, nem?
Ilyen halszem-szeru optikaja
Ilyen halszem-szeru optikaja van (150 fokban biztos szor.)
adatlap szerint +-60
adatlap szerint +-60 fok
rendeltem ledeket, meg mindent (de nem jelenik meg a sok link miatt, spamnek vette), próbálgatom majd, hogy melyik milyen
egyre jobban tetszik az az
egyre jobban tetszik az az ötlet, hogy szűk tartományban szórttal közelre világítani, gyűjtővel meg távolba, persze pár fok eltéréssel, hogy tényleg egymás fölé menjenek

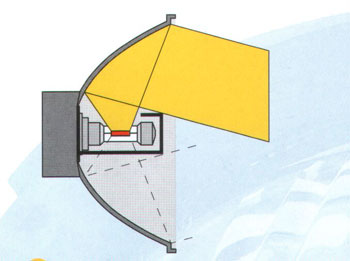

itt vannak tök jó minták:
Én ezt tudom
Én ezt tudom ajánlani:
http://www.dealextreme.com/p/23-0mm-optics-light-diffusers-glass-5-pack-...
Szerintem nagyon jó "szórtnak".
Egy darabom még van fölösbe ha érdekel. Egy diánás cukorkáért a tiéd lehet. :-)
Honi beszerzési forrás
Honi beszerzési forrás nincs?
Nem mintha lenne időm lámpát buherálni :(
Mire EU-ba er megduplazodik
Mire EU-ba er megduplazodik az ara, mire Mo.-ra, legalabb megnegyszerezodik... Hongkongbol ingyen szallitassal, postan elkudik, csak kicsit lassan.
szerk.: Persze nekem is maradt mindket fajta lencsebol 3-3.
Ezen nem múljon. Rendelek
Ezen nem múljon. Rendelek pár tucatot és tripla áron megveheted tőlem úgy ahogy egy tisztességes nagyker csinálná. Na, csapj bele! :-D
Ezt a tételt három
Ezt a tételt három dollárért magyarországra is szállítják neked.
Én a buherálás helyett vettem a híres medzsiksájnból (80 USD), most pedig kb 16 USD-ért (postával) egy bele veló diffúzort (sajnos műanyag).
Szóval pénzzel, vagy az időddel fizetsz.
-
Zsurmi
ezt a lámpát láttam
ezt a lámpát láttam működés közben is, tényleg erős, és nem is drága:
http://www.dealextreme.com/p/t6-waterproof-xml-t6-3-mode-1200-lumen-whit...
---
"Atyám, bocsáss meg nekem. Én egy féreg vagyok." - Kurgán
A topic címe pedig "Bicikli
A topic címe pedig "Bicikli lampa keszites hazilag"
éppen te írtad korábban:
éppen te írtad korábban: "Honi beszerzési forrás nincs? Nem mintha lenne időm lámpát buherálni :("
akkor akár ez is segítség lehet.
---
"Atyám, bocsáss meg nekem. Én egy féreg vagyok." - Kurgán
Köszi, de van -házilag
Köszi, de van -házilag buherált- lámpám.
Egy -buheráláshoz szükséges- lencse beszerzési lehetőségét kérdeztem, nem komplett gyári lámpát.
Azért kösz!
itt 2-4 nap ingyen
itt 2-4 nap ingyen szállítás, de sokkal drágább, mint a DE
ez lehet tényleg magyar, de drága
Most, hogy kicsit elszallt a
Most, hogy kicsit elszallt a dollar, mar eszrevehetoen dragabb; de ennyiert nagyon jonak nez ki...
Aztán már csak egy kis
Aztán már csak egy kis karbont kell házilag kenni rá:
http://www.milanofixed.com/wp-content/uploads/2012/01/corto-circuito.jpg
------------------------
jobb 100 szabálytalan biciklista mint 1 szabályos autós
Hasonlot lattam: Sajat
Hasonlot lattam: Sajat gyartasu stucni-kormany rogzito elembe integralt lampa. Sajnos a linket nem talalom.
Tegnap útközben elengedett
Tegnap útközben elengedett a lámpám ragasztása.
Otthon újra megragasztottam, de valszeg nem lesz tartós, úgyhogy muszáj lesz belefognom a saját lámpa készítésbe.
Sajnos a lámpa optikájának mikéntjére még semmi ötletem nincs :(
Van egy marek optikam (3
Van egy marek optikam (3 szoro es 3 gyujto) szivesen odaadok parat, es elmondom hogy igy utolag hogy rogzitenem... :-)
+1 Vagy inkább plusz fél
+1
Vagy inkább plusz fél tucat optika. :-)
Köszi
Köszi mindkettőtöknek.
Ahogy lesz egy szabad órám, írok privátot.
Privát üzenet ment!
Privát üzenet ment!
arra jutottam, hogy
arra jutottam, hogy fölöslegesen drágák az 1F supercapek (800ft??).
előre úgyis nappali fény is kéne, az esti powerledek mellett két sima nagy fényerejű led, ezeket lehetne valami kisebb supercappel táplálni mint állófény. pl 0.33F csak 270ft. Hátra szintén a 4 led ugyanilyen kondival elmegy 1-2 percig szerintem.
szerintetek?
remélem nemsoká megjön a DEtől a csomagom, meg megrendeltem már egy csepeles boltból az agyat meg a házul szolgáló olcsó lámpákat.
Jo gondolat: a 0.33-as is
Jo gondolat: a 0.33-as is eleg lehet 2-3 percig.
Az elso lampa allofenyen sokat tortem a fejem, de arra jutottam, hogy szebb megoldas, ha valami vezerlessel joval kisebb arammal az egyik powerledet hajtom meg. (Az elkepzelt modszert valamelyik kapcsolasi rajzomon lathatod is.)
szerk.: kapcsolasi_rajz_r2_notrans neven fut. A dolog lenyege, hogy ha a generator general, akkor a sorba kotott powerledeken egyszerre folyik az aram, igy az egyuttes feszultseguk tolti a kondit. Ha a generator nem general, akkor a masodik powerled helyett a 80Ohmos ellenallason megy a feszultseg, ami eleg kicsi aramot indukal.
Végre megjöttek a DEtől a
Végre megjöttek a DEtől a ledek (feladva: jan17) :)
Valakinek van esetleg ötlete, hogyan lehetne szétszedni a lámpát? Azt gondoltam, hogy ragasztva van, de hiába melegítettem, semmi. Gondolom össze van olvasztva.
Arra gondoltam, hogy fűrésszel meg tudnám bontani az egységet :)
Milyen lámpa? Ha dinamós
Milyen lámpa? Ha dinamós első műanyagból akkor fűrész. A többi szétszedhető.
anlun
anlun halogén.
szétfűrészeltem, de rá kellett ébrednem, hogy azzal nem kalkuláltam, hogy a csillagok elég nagyok :(
Arra tudok csak gondolni már, hogy kis műszerdoboz, az eleje meg a lámpa elejéből kivágott téglalap...
sőt. a lámpatartó lehente
sőt. a lámpatartó lehente egyben a hűtőborda, mondjuk 2-3mm vastag alu lemez, 30x100mm pl.
szerintetek?
Ilyesmire
Ilyesmire gondolsz?
http://www.pilom.com/BicycleElectronics/LEDhead.htm
hát ez két led, de ez is
hát ez két led, de ez is ötletes :)
mondjuk szerintem az is megoldható, hogy sima lámpatartóval meg egy menetes szárral, anyákkal stb felfogatni. és akkor jól állítható.
A csillagok gond nélkül
A csillagok gond nélkül kisebbre vehetőek. Mármint ha a LED-ekről beszélünk. :-)
valóban, erre nem is
valóban, erre nem is gondoltam :)
Közben képet is
Közben képet is találtam:
https://picasaweb.google.com/105347936124629073170/Otthon#56003145258878...
ez alapján kitaltam, hogy
ez alapján kitaltam, hogy hogyan kéne levágni a csillagokból, hogy beférjenek és be is lehessen kötni :)
már csak hűtőbordát kell kitalálni meg az áramkört, meg megépíteni :)
Újabb ötlet merült fel,
Újabb ötlet merült fel, miután mégsem lehet levágni a csillagokból úgy, hogy beférjenek.
A lámpa belsejébe víszintesen egy darab alu, ami egyrészt hűtőfelület, másrészt a két oldalán levő két led fényét szeparálja.
Az alsó led, ami a tükör gyújtópontjában van, úgy viselkedik, mintha izzó lenne benne, csak a csóva félkörszerű, határozott levágással.
Felül pedig a gyújtópontnál picit beljebb van a led, ami úgy viselkedik, mint a H4-es izzóban a tompított
Ötletek főled CPF fórumairól, vannak elég jó megoldások.
Az még talány, hogy az eredeti módon legyen az "üveg", vagy 90 fokkal elforgatva.
A leiras alapjan szerintem
A leiras alapjan szerintem ugyanolyat talaltal, amit en is:
http://dmcleish.com/CPF/McRee-XR-E/OverUnderSideSHooter.jpg
(szerk.: Ez most a te linkedbol van, csak ilyesmire emlekeztem.)
Erdekes, hogy ha vizszintesen all az aluminium lap, tudsz rendes tompitott/tavolsagi kapcsolast is csinalni.
Ha az "uveg" parhuzamosan csikozott, akkor a csikoknak fuggolegesen kell allnia. (Kulonben oldalra tul keveset fogsz latni es nem lesz meg a tererzeted.)
Hol lehet venni / szerezni
Hol lehet venni / szerezni alumínium lemezt, vagy zártszelvényt ilyen kis mennyiségben?
legújabb ötlet: tükröt
legújabb ötlet: tükröt kettévágni, és egy alu téglatest elejébe a két felét valahogy rögzíteni. a ledek belülről felfekszenek, az egész mögött elfér az elektronika, elölről meg egy darab plexi mondjuk. Mivel alu az egész, nem kell külön borda, kb egy darab zártszelvény meg egy darab a hátuljára, két átmenő csavar összetartja az egészet. csak szigetelni kell valahogy, pl gumidarabot vágni az alu-alu és plexi-alu közé.
Eddig a legszimpatikusabb
Eddig a legszimpatikusabb elkepzeles: 25mmx50mm-es alu profilbol (zart szelveny) levagni egy kb. 40mm hosszu darabot. Ennek egyik veget lezarni egy plexivel. A masik vegebe pedig bele lehetne tenni egy 25x25-os, 50mm hosszu U-profilt, amire a teljes elektronikat ra lehetne szerelni.
de még mindig ugyanott van
de még mindig ugyanott van a probléma, hogy úton nem valami használható, mert nagyon szór. viszont amire én gondolok, az nem világít felfelé.
van pár tükröm (DEtől, 18mm-esek), lehet vele játszani :)
Ez a gondom nekem is... :-)
Ez a gondom nekem is... :-) (Bar nem kerdeztem meg utana sehol.)
Esetleg erdemes lehet a szinesfemgyujtoknel probalkozni.
Itt is kérdezzétek
Itt is kérdezzétek meg:
http://forum.wikitech.hu/viewtopic.php?f=5&t=19959
Szerintem biztos van ott valaki aki tud valami jó helyet.
Nekem itt adtak egészen kis
Nekem itt adtak egészen kis darabot:
http://www.metalservice.hu/
írtam nekik, fél méteres
írtam nekik, fél méteres darabot tudnak adni, az jó ha más nincs :)
Mekkora darab kell? Maradt
Mekkora darab kell? Maradt az építkezésen egy bazi nagy alu keret, abból nyugodtan lehetne vágni.
Saccra kb 3*3centis
Saccra kb 3*3centis zártszelvény (persze nem baj ha nagyobb) 4-5 centi hosszan, meg a hátára egy lemez, meg egy kis darab fülnek.
Ez a profil jóval nagyobb,
Ez a profil jóval nagyobb, mint 3x3 cm.
Ebédkor lemérem, hogy mekkora.
sikerült lemérni?
sikerült lemérni?
Sikerült 3x3 cm, viszont
Sikerült 3x3 cm, viszont egyelőre csak egy 9 cm-es darabom van belőle, a többit flex-el kellene szétszedni. Viszont nem is zártszelvény, hanem valami fura profil.
Hétfőn Blajoval próbálkoztunk, és a csavarok nem engedtek. Talán Baljo tudja a profil nevét.
az se baj, ha fel lehet rá
az se baj, ha fel lehet rá fogatni belülről a ledeket csillagon, legalább egyedi :)
sikerült otthonról
sikerült otthonról szerezni 25x25 és 20x40-es darabokat :D
már csak idő kérdése.
Nekem is jut? :-)
Nekem is jut? :-)
Van egy 9 cm-es darab a
Van egy 9 cm-es darab a vékonyabból. Kell?
Holnap megpróbálom szétvágatni a keretet.
Tartok tole, hogy ha
Tartok tole, hogy ha nekiallnek farigcsalni, legfeljebb fogpiszkalo lenne belole... :-)
A masik kerdesre: nem tudom en se a profil nevet, viszonylag egyszeruen szerelheto eros aluminium keretes asztaloknal van ugyanilyen (hatha ez segit elkepzelni.)
Próbáltam belinkelni, hogy
Próbáltam belinkelni, hogy néz ki, de nem jelenik meg. Gondolom spamnek minősíti az oldal.
https://encrypted-tbn1.google
https://encrypted-tbn1.google.com/images?q=tbn:ANd9GcSNmhEAcCdf2uD8rZUt6...
hát ebbe nem nagyon tudok
hát ebbe nem nagyon tudok beleképzelni ledeket belülre :(
A február 10-én rendelt
A február 10-én rendelt LEDeket március 3-án sikerült feladniuk postára.
Igazán nem kapkodták el :(
Tegnap átvettem a csomagot,
Tegnap átvettem a csomagot, s kiderült, hogy a Power LEDeket nem küldték el, csak egy E27-es LEDes égőt.
Tapasztaltatok már ilyet?
Stimmel az ami ra van irva?
Stimmel az ami ra van irva? (Marmint a szallitolevel.)
Kulonben nem volt meg ilyenem.
Deal Extreme? Nekem múltkor
Deal Extreme? Nekem múltkor kis hello Kittys kulcstartók voltak benne plusszban a bringáslámpához, 10 db egy zacskóban. Nem tudom hogy másét rakták be véletlenül, vagy annyira nem fogy hogy ezt használják űrkitöltőnek. Vagy kárpótlásképp, mert több mint 2 hónap volt a megérkezés.
------------------------
jobb 100 szabálytalan biciklista mint 1 szabályos autós
Utólag megnéztem a
Utólag megnéztem a visszaigazolást, és azon is csak az égő volt rajt, a LED chipek nem.
Írtam nekik levelet, de -még- nem válaszoltak.
A megrendelésnél a led
A megrendelésnél a led "shipped" vagy "pending" státuszban van?
Mert van úgy hogy több darabban küldik a csomagot és ilyenkor a megrendelésnél látszik hogy küldik-e vagy sem.
Nem láttam pending
Nem láttam pending státuszt, csak ezt:
15943 Cree XR-E R2 (WG) Emitter on Premium Star USD$ 5,30 Ordered Qt:3 Shipped Qt 0
52434 E27 5W 380-Lumen 3500K Warm White LED Light Lamp Bulb (220V) USD$ 15,20 Ordered Qt:1 Shipped qt: 1
Akkor tudnak róla hogy nem
Akkor tudnak róla hogy nem küldték még. Majd jön az is.
Nekem egy elemtartó 5 hónapig jött, miközben a rendelés többi része 1 hónap alatt itt volt... :-)
Amúgy én a "My Account" --> "Order # (invoice)" alatt nézem a cuccok státuszát.
Ez a "Ordered Qt:3 Shipped Qt 0" nem is tudom hol van.
Ja, és szoktak egy cetlit is rakni a csomagba amin felsorolják hogy mik maradtak ki.
Nem volt cetli. Nem tudom,
Nem volt cetli.
Nem tudom, hogy regisztráltam-e egyáltalán, de a rendelős levélben volt egy link, ami után eljutottam a rendelés állapotáig, s ott láttam, a "Ordered Qt:3 Shipped Qt 0"-t
A február 10-én rendelt
A február 10-én rendelt LEDeket most sikerült postázniuk.
azt hiszem, többet nem rendelek tőlük.
update:
Április 27-én megérkezett a cucc.
Remélem, most már vadul neki tudok esni az építésnek.
Mindenesetre a 2,5 hónap szállítási időnek hagy némi kívánnivalót.
Típusszám alapján talán
Típusszám alapján talán lehet találni az eBayon ugyanolyant. Én teljesen elcsodálkoztam amikor nemrég találtam komplett meghajtó IC garnitúrát elszállt HP LCD monitorhoz fillérekért, itt volt 3 nap alatt. (Vagy 5 szerviz hajtott el minket előtte. A tervezett elavulás nem összeesküvéselmélet, hanem a borzasztó igazság.)
:-((-------))-:
Nekiállnék a
Nekiállnék a buherálásnak, de elektronikai analfabétaként már az alapokban is segítségre lenne szükségem: egyenirányítóból milyen kell?
Max. feszultseg: min. (ledek
Max. feszultseg: min. (ledek szama)*4V
max. aramerosseg: elvileg 0,5A-nal nem kap tobbet, ugyhogy 1A eleg.
En, ha minden igaz, ilyet vettem (lomex, diodahid):
"1.5A 400V W04 (TSC) RoHS RB-15 (ROUND D=9mm) LOW PROFILE"
szerk.: A kacsacsort nem szereti a forummotor
